当GRE遇上IPSec后，安全性终于有了保障

回顾GRE配置

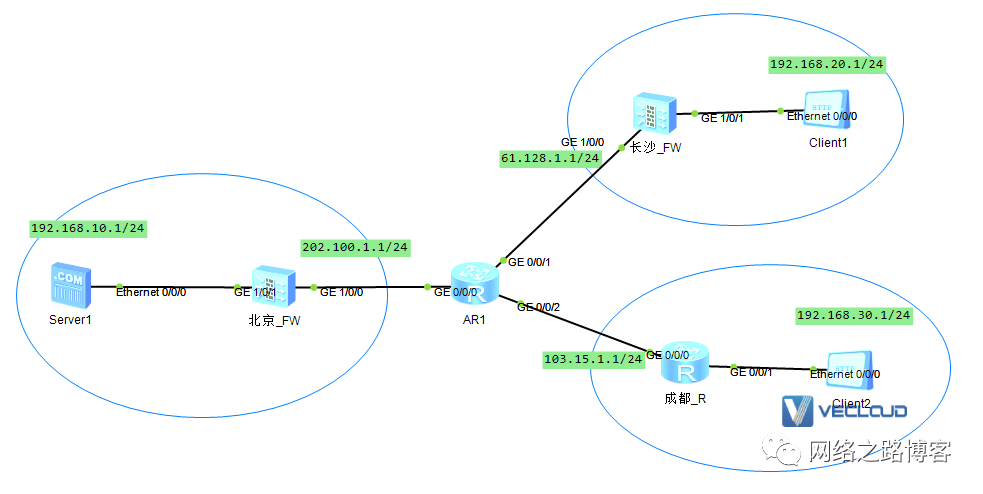

BJ_FW身后有一个服务器，CS_FW与CD_R后面的client需要访问这个服务器，希望不把服务器暴露在公网上面，能实现的那就只有GRE与IPSec了，但是GRE没有安全性保障，IPSec有安全性，那能不能把GRE与IPSec结合起来一起使用呢？下面先回顾下GRE的配置，把各个点之前打通，然后在这个基础上面尝试下用IPSec部署，看看有什么样的效果。

配置要点

• 图里面BJ与CS是防火墙，而CD是一台路由器，配置方面没什么区别

• BJ与CS需要考虑安全策略的放行，这个可以参考下29篇（这里为了简化策略全放）

• 各自可以通过静态或者动态路由来完成内网之间的互通。

• 基础接口对接配置这里就不在详细讲解了。

1、internet基础配置

#

interfaceGigabitEthernet0/0/0

 ip address 202.100.1.254 255.255.255.0

#

interfaceGigabitEthernet0/0/1

 ip address 61.128.1.254 255.255.255.0

#

interfaceGigabitEthernet0/0/2

 ip address 103.15.1.254 255.255.255.0

#

2、BJ_FW的基础配置

#

interfaceGigabitEthernet1/0/0

 undo shutdown

 ip address 202.100.1.1 255.255.255.0

#

interfaceGigabitEthernet1/0/1

 undo shutdown

 ip address 192.168.10.254 255.255.255.0

#

firewall zone trust

 add interface GigabitEthernet1/0/1

#

firewall zone untrust

 add interface GigabitEthernet1/0/0

#

ip route-static 0.0.0.00.0.0.0 202.100.1.254

#

nat-policy

 rule name internet

  source-zone trust

  destination-zone untrust

  source-address 192.168.10.0 0.0.0.255

  action source-nat easy-ip



3、CS_FW的基础配置

#

interfaceGigabitEthernet1/0/0

 undo shutdown

 ip address 61.128.1.1 255.255.255.0

#

interfaceGigabitEthernet1/0/1

 undo shutdown

 ip address 192.168.20.254 255.255.255.0

#

firewall zone trust

 add interface GigabitEthernet1/0/1

#

firewall zone untrust

 add interface GigabitEthernet1/0/0

#

ip route-static 0.0.0.00.0.0.0 61.128.1.254

#

nat-policy

 rule name internet

  source-zone trust

  destination-zone untrust

  source-address 192.168.20.0 0.0.0.255

  action source-nat easy-ip



4、CD_R的基础配置

#

interfaceGigabitEthernet0/0/0

 ip address 103.15.1.1 255.255.255.0

#

interfaceGigabitEthernet0/0/1

 ip address 192.168.30.254 255.255.255.0

#

ip route-static 0.0.0.00.0.0.0 103.15.1.254

#

acl number 3000

 rule 5 permit ip source 192.168.30.0 0.0.0.255

#

interfaceGigabitEthernet0/0/0

 ip address 103.15.1.1 255.255.255.0

 nat outbound 3000



（至此除了安全策略没展示，其余基础配置都完成了，安全策略参考下29篇，这里暂时全放）



5、GRE相关配置

总体下来BJ_FW创建了2个tunnel隧道，一个对接CS防火墙，一个对接CD路由器，然后加入了安全区域，CS防火墙这边也创建了一个对接BJ防火墙，注意的是路由器这边，路由器的tunnel接口是tunnel0/0/0，跟防火墙有点区别，其余的配置是一样的，然后不需要加入安全区域。

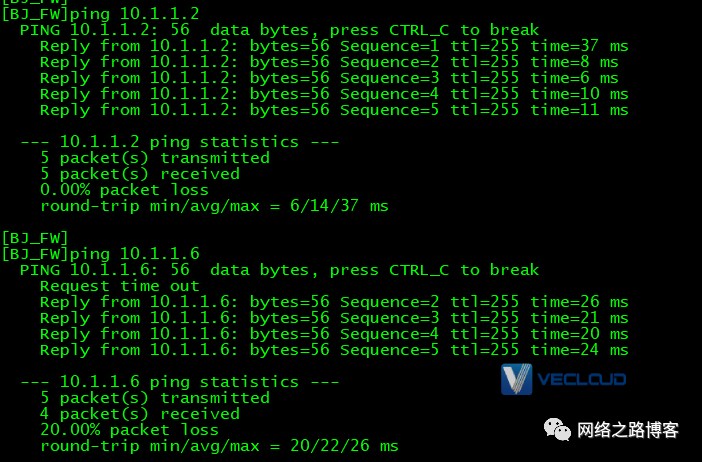

防火墙测试接口的连通性是没任何问题了（这里为了简化策略全放）



6、局域网之间互通

隧道已经通了 ，互通的话很简单，可以通过静态路由，或者是跑动态路由，这里简单点来跑个静态路由。

[BJ_FW]ip route-static 192.168.20.0 24 Tunnel 0

[BJ_FW]ip route-static 192.168.30.0 24 Tunnel 1

[CS_FW]ip route-static 192.168.10.0 24 Tunnel 0

[CD_R]ip route-static 192.168.10.0 24 Tunnel 0/0/0

7、实际测试

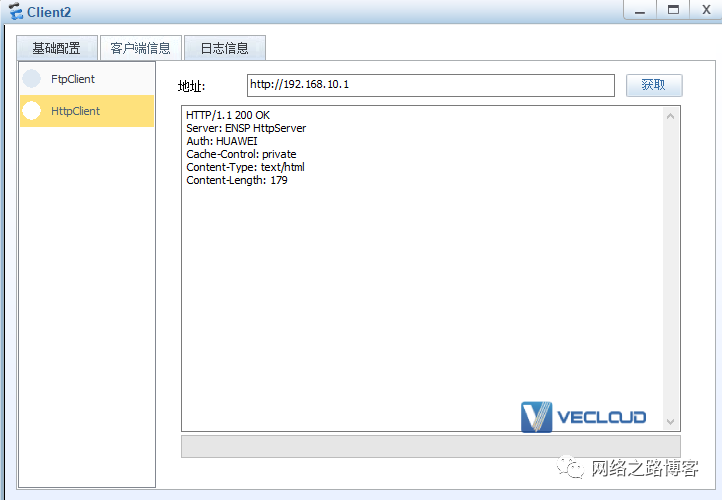

在测试之前记得检测客户端的地址是否都设置了，并且服务器开启了80服务

访问没问题，GRE打通是没任何问题了，现在主要的是如何把IPSec融入进来。

GRE Over IPSec

上面GRE已经连通了，但是缺乏安全性，这个时候IPSec出现了，IPSec不单单可以自己建立隧道，还可以兼容GRE等协议，为他们提供保护，这种方式称为 GRE over IPSec，就是数据报文先通过GRE封装，然后在进行IPSec封装。为什么有这样的技术出现呢？第一个是可以兼容更多的协议来保护这些不支持安全加密的（比如GRE、L2TP等），第二个是IPSec本身它是不支持组播的，假设我们的站点之间想跑OSPF协议，如果单纯的IPSec则无法实现，有了GRE的帮忙，那么组播就能够轻松穿越了，所以GRE over IPSec会更加的灵活。

GRE与IPSec是如何封装的？

GRE与IPSec结合，这两种协议都是需要封装的，那么在IPSec里面有两种封装方式，一个是隧道、一个是传输模式，那么在GRE over IPSec中应该选择哪种呢？这就需要来了解下数据包的结构了。

在GRE OVER IPSec里面，传输模式跟隧道模式都能来保护私网的数据安全，但是仔细看其实可以发现隧道模式比传输模式多了一个IPSec的头部，这是加重了数据包的长度，会容易导致分片，所以在实际中比较推荐使用传输模式。（这个是GRE over IPSec，包括后面要讲解的L2TP over IPSec都会采用传输模式），因为GRE产生新的头部已经能够保证数据包穿越互联网了，而且里面的内容被ESP进行保护加密了，达到了最终的需求。

GRE over IPSec配置

GRE上面已经配置完毕了，这里来加入IPSec进来，看看IPSec这块有什么不一样的。

配置里面几个不一样的地方，这里说明下

（1）ACL，平时的IPSec匹配的是双方的局域网之间的流量，但是这个是GRE over IPSec，IPSec保护GRE，而GRE里面包含了实际的数据，最终可以看到ACL匹配的各自公网地址的GRE流量。

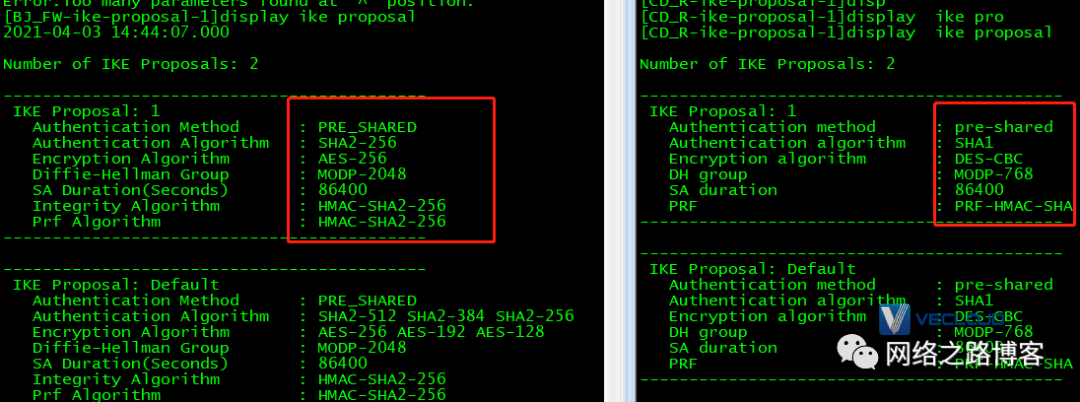

（2）IKE提议与IPSec安全提议：会发现比之前的有点不一样，之前都是防火墙对接，所以可以用默认参数，但是有了路由器就不一样了，因为路由器的版本不一样，支持的算法强度不一样，很多没法支持最新的算法，所以要改成一致，否则会出现建立不起来的情况。

（3）BJ_FW这边由于是同时跟CS与CD建立，所以需要两个IPSec policy策略，来各自匹配，但是也可以简化成一个。（视频会单独演示下）

问题出现了，CS_FW的建立成功了，但是CD_R却失败了，这里说下，并不是配置有问题，而是模拟器路由器与防火墙对接IPSec有这个问题，博主特意用debug看了下报错，提示是共享密钥不一致，我反复确认过，也重新输入过，确定是一致的。

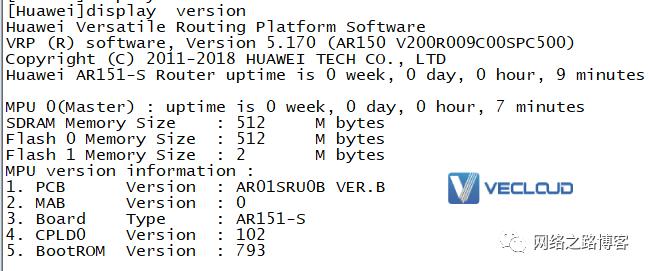

为了严谨性，我本想用真机AR系列路由器桥接到网络里面跟防火墙对接，结果发现桥接不起来，只好放弃了。

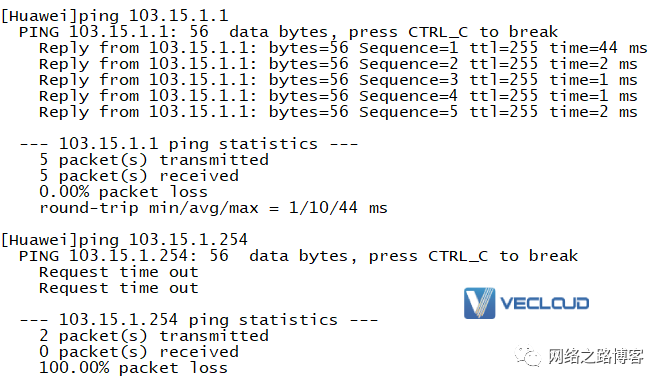

直连网关都不通，这台不通的只能用防火墙来代替了。

当替换这套台路由器后，用防火墙就建立起来了。

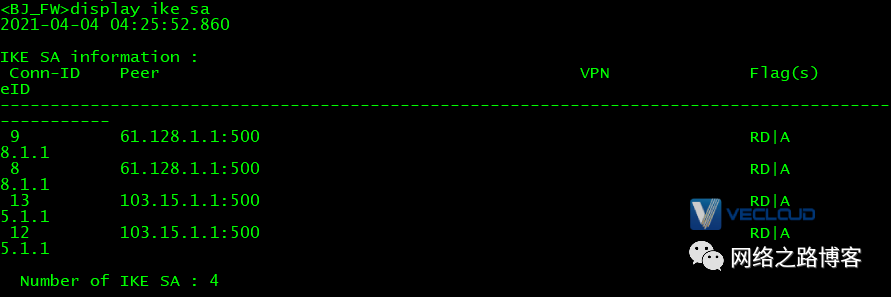

BJ_FW这边有两对IKE的SA，一对是来自于CS的，一对来至于CD。

两个IPSec SA里面有点特别就是在FLOW里面后面有个47，47表示协议号，就是GRE协议，说明保护的就是GRE，而且我们这里用的是隧道模式，并没有用传输模式，建立是可以建立的，但是会多出来20个字节。

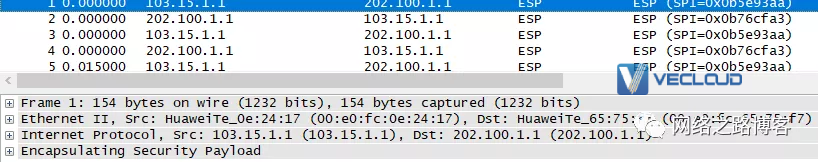

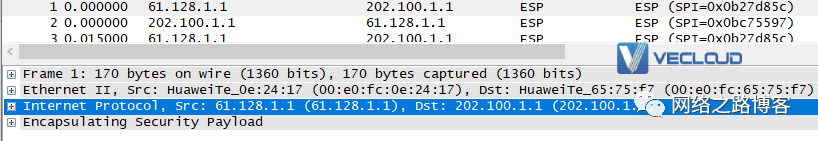

抓包也可以看到，IPSec新头部后，就是ESP，然后里面的内容都被加密了，所以看不到，那么改成传输模式看看。

ipsec proposal 1

 encapsulation-mode transport

（3个点都改成传输模式，然后要执行resetike sa    reset ipsec sa，重新建立）

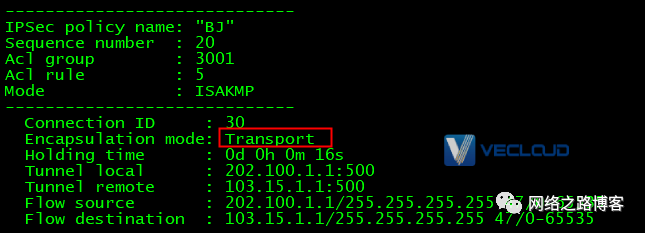

重新建立后就变成传输模式了，这种会更加优化。

抓包看，用传输模式效果比隧道模式少了一个新的IPSec头部，而GRE新IP头部跟IPSec新IP头部生成的内容其实是一样的，所以在GRE over IPSec下面比较推荐用传输模式。（注意是标准的GRE over IPSec使用传输模式，在后面的案例里面会讲解利用GRE衍生出来的特殊方案，就不一定可以用传输了）

如果跑动态路由协议OSPF会发生什么事？

去掉静态路由，清空IKE与IPSec SA信息。

BJ防火墙操作

undo ip route-static 192.168.20.0 255.255.255.0 Tunnel0

undo ip route-static 192.168.30.0 255.255.255.0 Tunnel1

#

reset ike sa

reset ipse sa

#

ospf 1 router-id10.1.1.1

 area 0.0.0.0

  network 10.1.1.1 0.0.0.0

  network 10.1.1.5 0.0.0.0

  network 192.168.10.0 0.0.0.255

CS防火墙操作

undo ip route-static 192.168.10.0 255.255.255.0 Tunnel0

#

reset ike sa

reset ipse sa

#

ospf 1 router-id10.1.1.2

 area 0.0.0.0

  network 10.1.1.2 0.0.0.0

  network 192.168.20.0 0.0.0.255



CD防火墙操作

undo ip route-static 192.168.10.0 255.255.255.0 Tunnel0

#

reset ike sa

reset ipse sa

#

ospf 1router-id 10.1.1.6

 area 0.0.0.0

  network 10.1.1.6 0.0.0.0

  network 192.168.30.0 0.0.0.255

会发现OSPF自动就建立起来了

IKE与IPSec SA也都有了，并没有实际实际业务流量去触发IPSec建立，那它为什么能够自动的建立起来呢？

就是OSPF的功劳，OSPF里面宣告了tunnel口以及业务口的网段，那么会定期的去发送OSPF hello包，tunnel口的流量就会被发送出去，从而触发IPSec建立，建立成功后，那么OSPF的邻居也能够正常的建立起来，这个也是在项目中用的多的一种方式，希望IPSec能够自动化的去建立，而不是断开后需要依靠业务流量来触发建立。（华为设备是可以自动触发建立的，这个后面会讲解，这里说的其实是一种思路，像思科、华三的设备目前还不支持自动建立。）

BJ防火墙这边能收到2个网段的路由。

动态路由协议虽然很方便，但是带来了一个问题，它把各自分支的路由也学到了，相当于CS与CD之间也可以互通了。

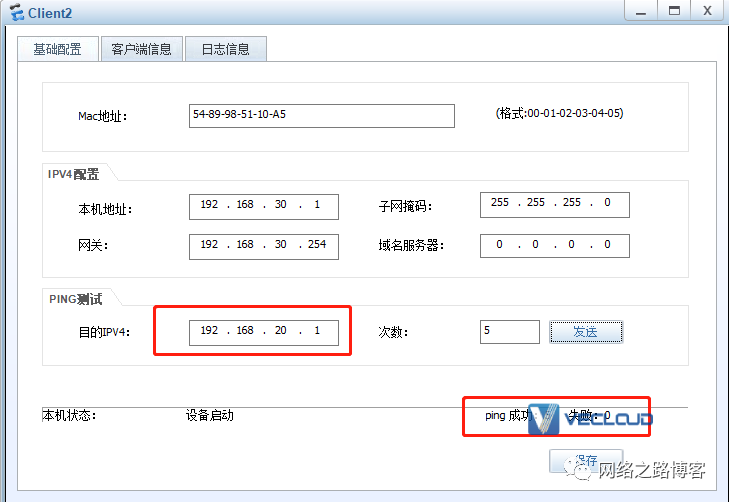

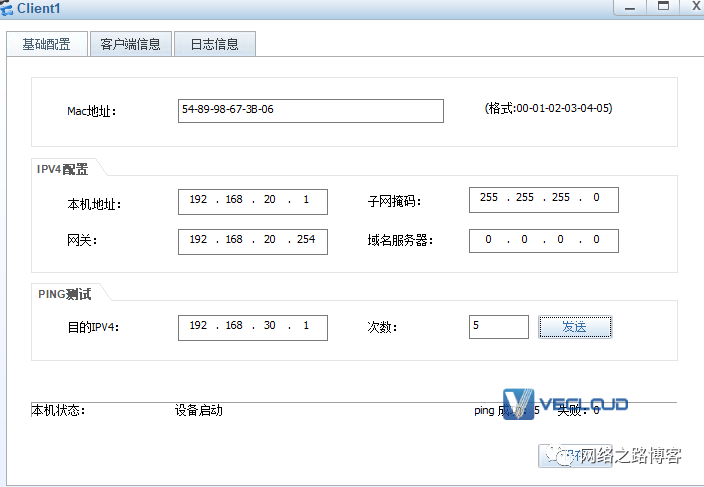

两边互访没任何问题。

这就分情况来决定了

• 如果分支之间不需要互访，建议用静态路由，如果要运行动态路由协议，建议多进程，这样可以区分开。

• 如果分支之间需要互访，用动态路由协议是最方便的，简化配置量。

分支之间是如何通信的？

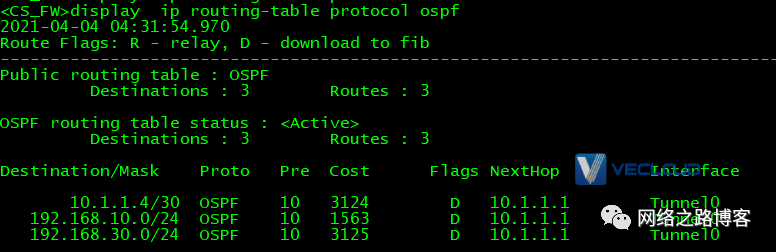

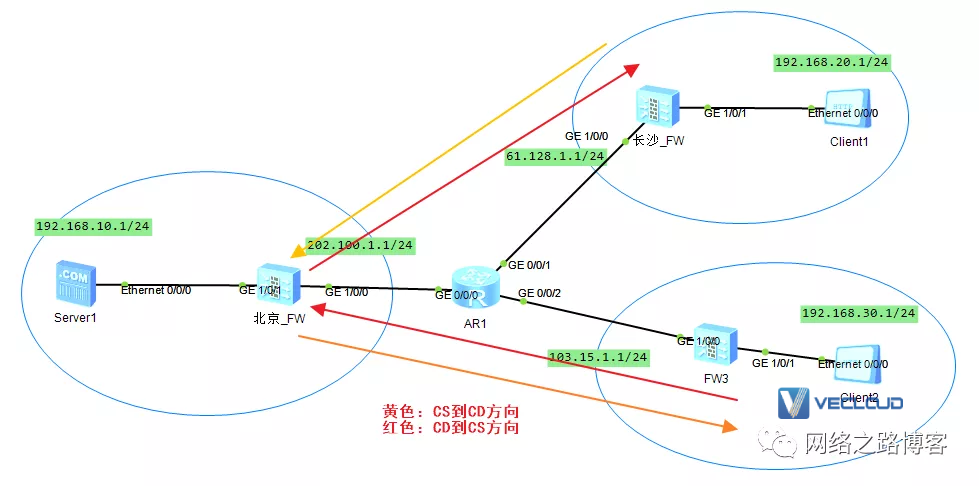

分支之间通信测试过了，但是它们之间通信是如何通的呢？分支之间并没有建立IPSec链接，其实从路由就可以看出来了，CS去往10.0跟30.0网段都是走的tunnel 10.1.1.1 BJ这边，CD去往10.0跟20.0也是走的tunnel 10.1.1.5 BJ这边，所以分支之间通信是通过BJ这边中转的，而并不是说CS与CD直接就互通了。

这就带来了一个问题了，在实际项目中，确实有分支之间需要互通的场景，但是如果分支比较多，业务流量都需要经过总部中转，对总部的设备压力会相对较大，而且也吃总部的宽带资源，所以实际中要考虑的方面会多些，如果真的有很多分支需要互访，就要从总部的设备性能、带宽等方面权衡是否能够支撑起来。）

GRE over IPSec总结

• 实际配置就是GRE+IPSec的配置，ACL与封装模式这里有点区别注意下

• GRE over IPSec标准情况下，双方之间都是需要公网地址建立的，而且建议使用传输模式

• 注意分片问题，建议把GRE的tunnel隧道MTU减少在1380~1400之间，尽量减少分片

• 如果分支之间不需要互访，又跑动态路由协议，建议使用多个进程进行区分

• 分支少的场景可以直接使用静态路由协议

• GRE over IPSec 只要tunnel隧道不在NAT范围内，比如案例里面在GRE区域，则不需要做NONAT策略。
